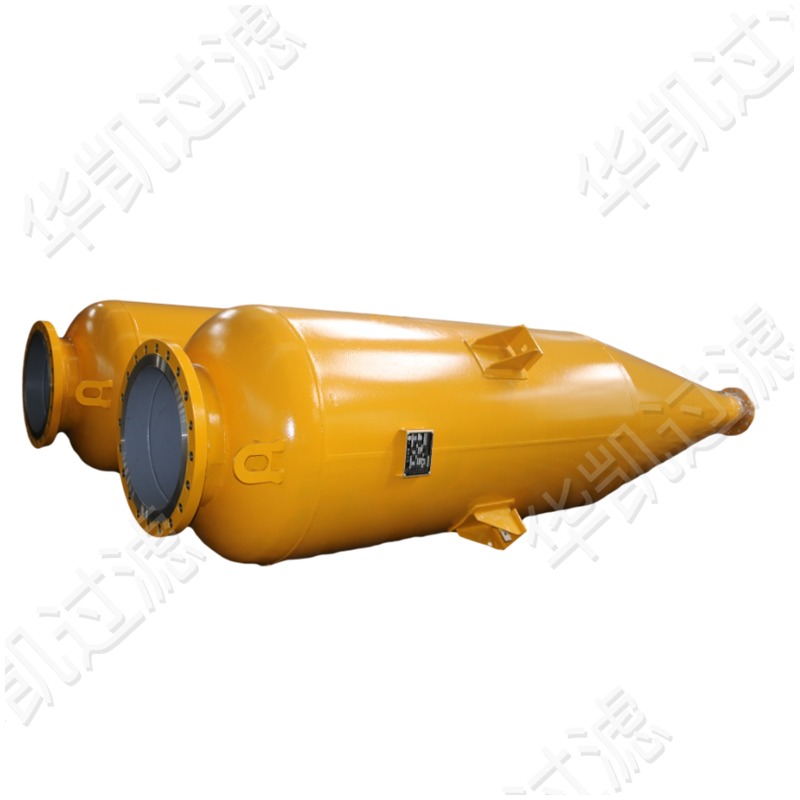

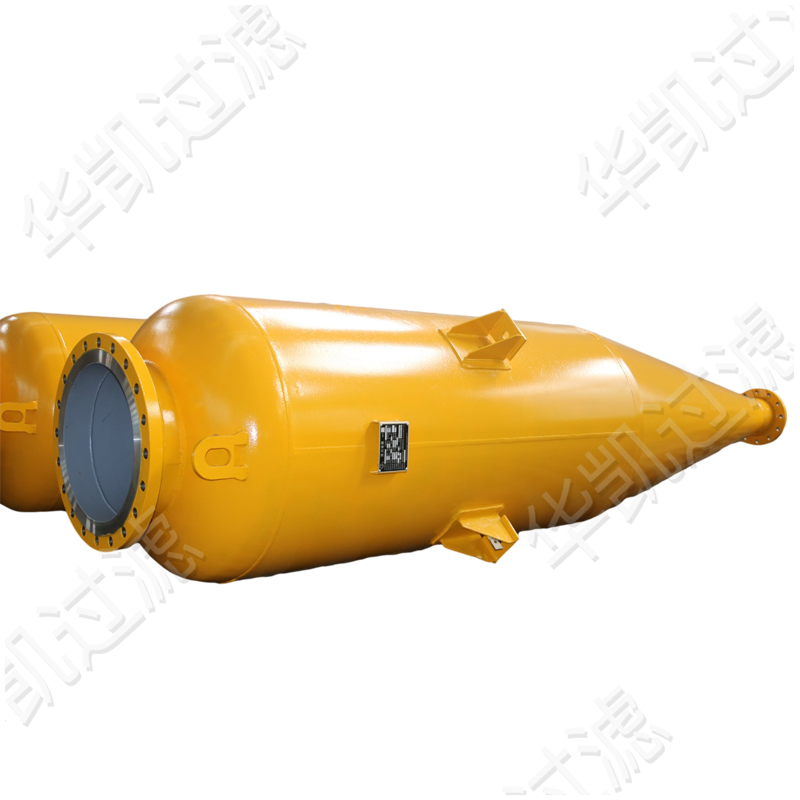

一級過濾：旋風管式氣液分離器：當含液氣流進入氣液分離器時，由于旋風管內的旋轉漩渦設計，氣流會產生強烈的漩渦運動，從而形成很強的離心力，使得固體顆粒和液體雜質貼在旋風管壁上。雜質從氣流中分離出來后，聚集在容器的積液區內。凈化后的氣體則以小的壓損離開旋風管式分離器進入下一級過濾。
二級過濾：濾芯過濾與分離：這一級是由若干只可更換的或可反復清洗的過濾元件組成。這類過濾元件的類型和精度等級要根據工作條件選擇，其目的是除去小的固體顆粒，并凝聚霧狀物使液滴在分離器中被大限度的除去。
濾芯材料有多種選擇，超微玻璃纖維、聚酯、聚丙烯、尼龍等。根據不同要求選擇不同的濾芯。
設備參數
| 安裝形式 | 立式或臥式 | 制造標準 | GB150 或 ASME VIII-1 |
| 容器材料 | 碳鋼、不銹鋼 | 過濾效率 | 固體99.98%， 液體99.5% |
|
過濾精度
|
1、5、10微米 | 容器直徑(常用) | 1200mm以下 |
| 濾芯材料 | 超微玻璃纖維、聚酯、聚丙烯、尼龍等 | ||
性能指標
1. 旋風分離效果：
對于5-10μm的塵粒和液滴，去除率達99%
對于≥10μm的塵粒和液滴，去除率達99.95%
2. 過濾分離效果：
對于≥0.3μm的固體顆粒，去除效率達99.9%
可分離粒徑大于0.1μm的液滴
設備特點
★ 效率高，精度高，處理量大
★ 壓降計算，有效減少了能量的損失
★ 細致的細節設計，增強了操作維護的便捷性
★ 兩段式結構，除液裝置除液能力
★ 密封設計，濾芯的密封性能和剛度
★ 高效精度高除去天然氣等氣體中的固體和液體雜質，保護下游設備
典型應用

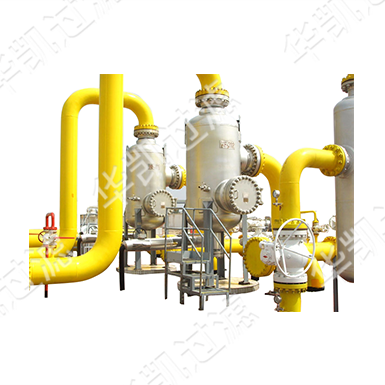

天然氣凈化 壓縮機入口/出口 渦輪機入口 燃料氣 儲氣設施 接觸塔
用于計量和調壓站 用于城市配氣系統 保護下游設備
