產品介紹
華凱Y型過濾器是輸送介質的管道系統的一種過濾裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來清除介質中的雜質， 以保護閥門及設備的正常使用。適用于：水、蒸汽、油品等介質，使用溫度一般在-40℃~300℃。(注：具體使用溫度以過濾器設計溫度為準。)Y型過濾器 主要有：主體、過濾網、中部蓋板、中部堵頭、中部緊固件等組成。本過濾器設計與制造參照標準：SH/T3411-1999，檢驗參照標準：GB/T14382-2008。

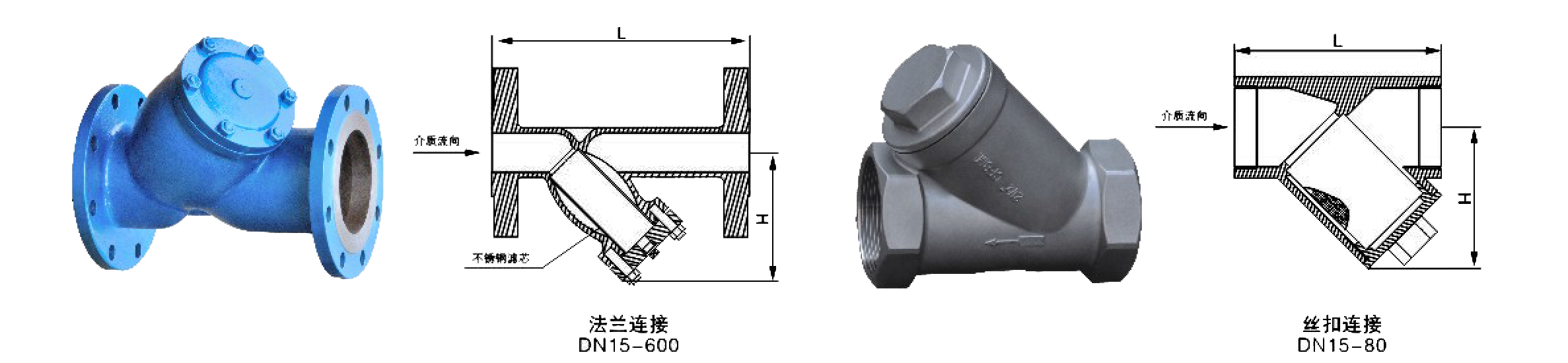

標準尺寸
| 公稱通徑(DN) |
15 1/2'' |
20 3/4'' |
25 1'' |
32 1-1/4'' |
40 1-1/2'' |
50 2'' |
65 2-1/2'' |
80 3'' |
100 4'' |
125 5'' |
|
| 外形尺寸 | L | 165 (65) | 150 (79) | 160 (90) | 180 (105) | 195 (118) | 215 (218) | 250 (165) | 285 (190) | 305 | 345 |
| H | 60 (44) | 70 (53) | 70 (65) | 75 (70) | 90 (78) | 105 (80) | 150 (80) | 175 (120) | 200 | 205 | |
| 公稱通徑(DN) |
150 6'' |
200 8'' |
250 10'' |
300 12'' |
350 14'' |
400 16'' |
450 18'' |
500 20'' |
600 24'' |
||
| 外形尺寸 | L | 385 | 487 | 545 | 605 | 660 | 757 | 850 | 895 | 1070 | |
| H | 260 | 300 | 380 | 410 | 480 | 540 | 580 | 645 | 780 | ||
注：本尺寸表的數據適用于本廠0.25~2.5MPa、150LB壓力等級的Y型過濾器。括號中的數據為螺紋連接的過濾器
標準尺寸
| 公稱通徑(DN) |
15 1/2'' |
20 3/4'' |
25 1'' |
32 1-1/4'' |
40 1-1/2'' |
50 2'' |
65 2-1/2'' |
|
| 外形尺寸 | L | 147 | 190 | 200 | 217 | 245 | 279 | 323 |
| H | 80 | 110 | 110 | 115 | 130 | 145 | 160 | |
| 公稱通徑(DN) |
80 3'' |
100 4'' |
125 5'' |
150 6'' |
200 8'' |
250 10'' |
||
| 外形尺寸 | L | 357 | 455 | 495 | 520 | 640 | 700 | |
| H | 210 | 270 | 288 | 320 | 395 | 390 | ||
注：本尺寸表的數據適用于本廠6.3MPa、600LB壓力等級的Y型過濾器。
產品概述
Y型過濾器屬于管道粗過濾器，可用于液體、氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質， 使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
產品優勢
全自動化、免維護、過濾面積大、濾網效率高、使用壽命長、不銹鋼材質、過濾精度可選、規格齊全。與其他過濾設備相比它是水 回用工程中有效的設備之一。而且經過Y型過濾器處理之后的水質不僅達到國家規定的排放標準，而且水還實現了重復、循環利用的目的。
產品優勢
| 公稱通經（DN） | DN150-DN600（1/2”-24”） | 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 殼體材質 | 碳鋼，不銹鋼等 | 法蘭壓力 | 0.25-6.3MPa(150-600LB) |
| 濾芯材質 | 不銹鋼等 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁晴橡膠等 |
附 注:可根據用戶提供的規格、型號及樣品加工定制！
